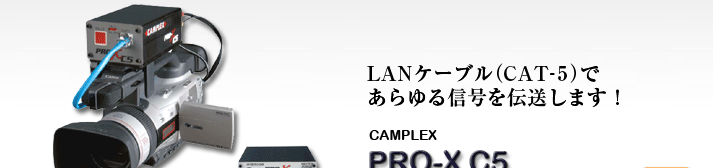

CAT-5(LAN)ケーブル1本だけで長距離延長できるカメラ多重伝送システムです。
小型DV-CAMカメラに接続し、映像、音声の伝送はもちろん、インカム、タリー通信ができ、さらにカメラに電源を供給できるため、バッテリーパックが必要なくなります。
シンプルなシステムで大幅な機能アップが図れ、中継やイベントで便利にお使い頂けます。
|
|
|
|
・
|
全ての信号をCAT5ケーブル1本で伝送。
|
・
|
ケーブル延長300m。
|
・
|
インカム通信(パーティ接続可)。
|
・
|
カメラアダプタ前、後部にタリーランプ。
|
・
|
カメラに電源供給。
|
・
|
頑強アルミボディ。
|
・
|
メーカー、機種を限定せず、多数のカメラに接続可能。
|
|
|
|
|
|
|
|
|
<映像特性>
|
|
|
周波数特性
|
30Hz
|
|
|
|
|
<音声特性>
|
|
|
出力レベル
|
0dB(600Ω)
|
|
|
|
|
<コネクタ>
|
|
|

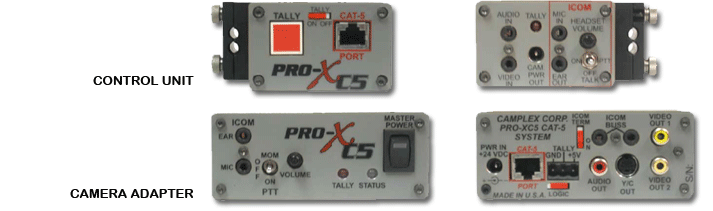

CONTROL UNIT
|
|
|
|
映像出力
|
コンポジット RCA(2系統)
|
|
|
|
S-VIDEO MINI DIN
|
|
|
|
※映像出力信号は非同期です。
|
|
|
|
|
|
|
音声出力
|
アンバランス RCA(1系統)
|
|
|
MULTIPLEX PORT
|
CAT-5 RJ-45
|
|
|
ヘッドセット
|
ミニジャック
|
|
|
TALLY
|
ねじ込みターミナル
|
|
|
|
|
|
|
CAMERA ADAPTER
|
|
|
|
映像入力
|
コンポジット RCA
|
|
|
音声入力
|
RCA
|
|
|
ヘッドセット
|
ミニジャック
|
|
|
MULTIPLEX PORT
|
CAT-5 RJ-45
|
|
|
|
|
<使用温度>
|
0℃~40℃
|
|
|
|
|
<電 源>
|
|
|
|
CONTROL UNIT
|
DC24V
|
|
|
CAMERA ADAPTER
|
DC7.5V 1.5A
|
|
|
|
|
<寸法・重量>
|
|
|
Control Unit
|
108(W)×44.5(H)×155(D)mm
|
|
|
|
0.91kg
|
|
|
Camera Adapter
|
70(W)×44.5(H)×14.3(D)mm
|
|
|
|
0.45kg
|
|
|
